巴歇尔槽现场如果排水量在10吨至20吨每小时，我们应当选择GYB-25型，也就是1号巴歇尔槽。1号巴歇尔槽主要适用于渠宽在300MM以上的渠道.产品外型尺寸635*267*265,公司不锈钢巴歇尔槽全部采用304不锈钢制作. 公司专业生产巴歇尔槽，明渠流量计，技术电话：18915188958，联系人：闵工。

巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司专业生产GY-1D系列与明渠流量计配套使用的常用规格的巴歇尔槽

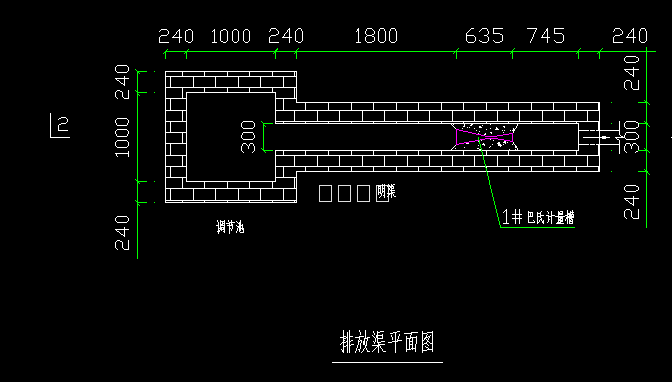

GYB-25型巴歇尔槽施工图纸：

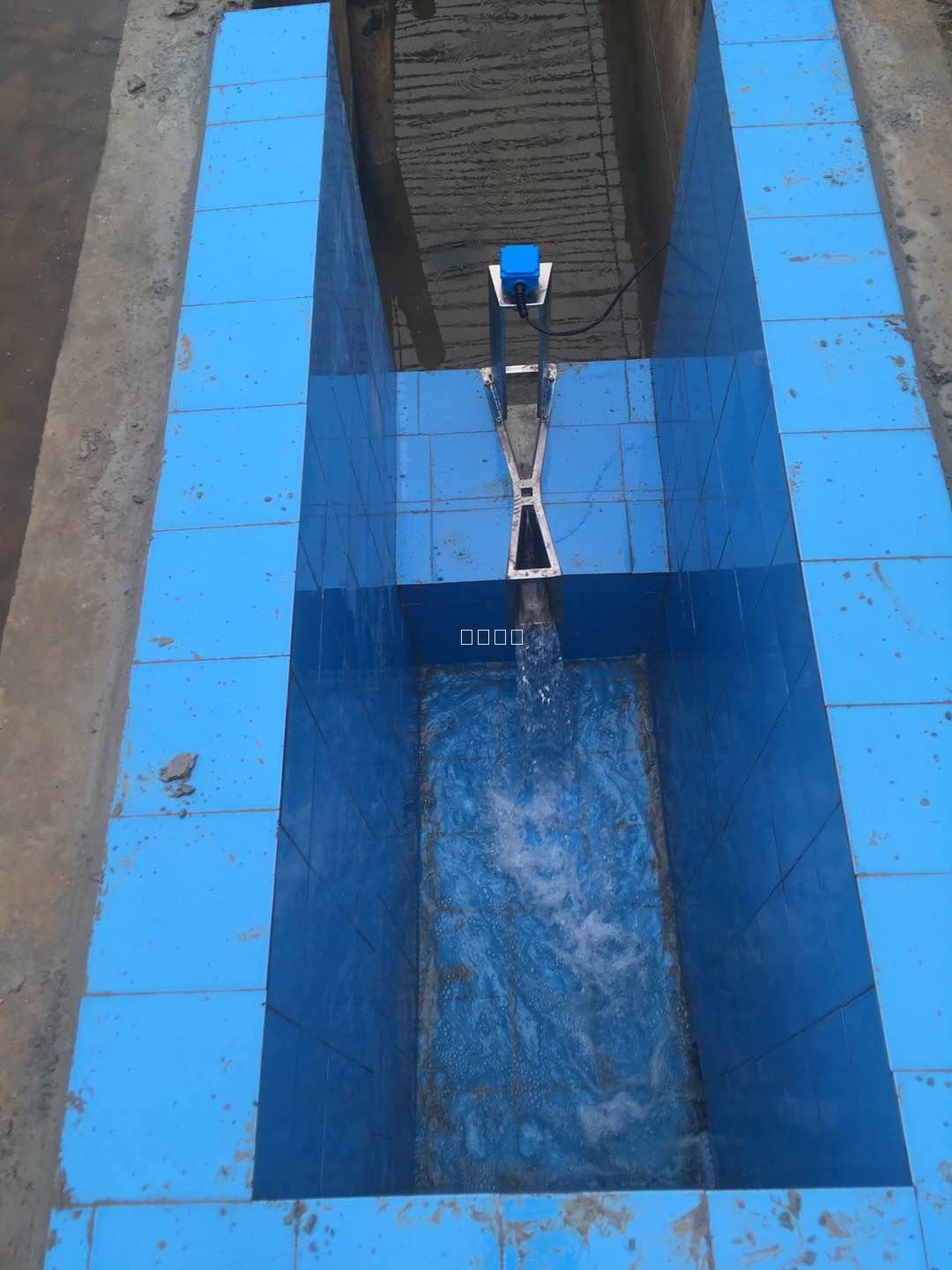

巴歇尔槽实物图

巴歇尔槽选型

巴歇尔槽安装要求

在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
C、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
D、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
E、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
