无纸记录仪安装尺寸与接线方法

点击次数:更新时间:2018-11-12 19:11:30【打印】【关闭】

无纸记录仪是作为记录、显示现场温度，压力，流量等控制传感器的重要仪表，公司生产的GY8100系列彩色无纸记录仪12路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热...

无纸记录仪是作为记录、显示现场温度，压力，流量等控制传感器的重要仪表，GY8100系列彩色无纸记录仪12路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带18路报警输出，12个变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使GY8100具有更高的性能价格比。

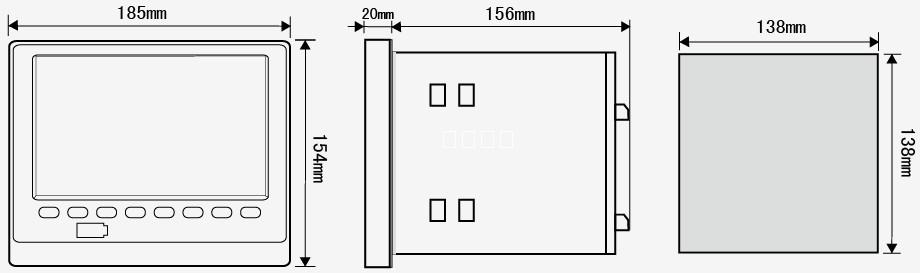

●安装尺寸（单位：mm）



●仪表的安装

（1）、安装方法

A、从仪表盘前面放入仪表

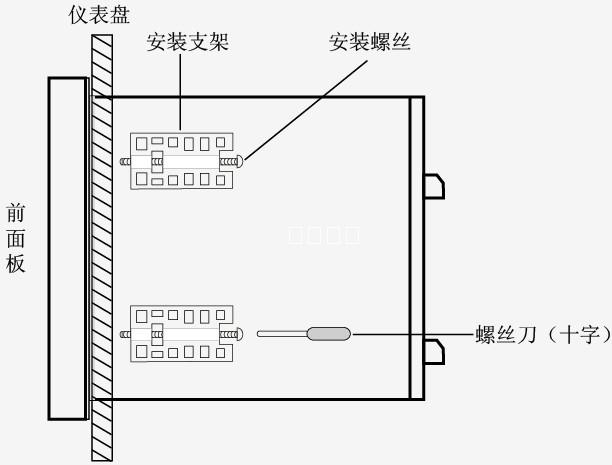

B、用仪表所带的安装支架如下图所示安装

   ▲在仪表两侧用四个安装支架固定

　（2）、安装图



  • 仪表接线图

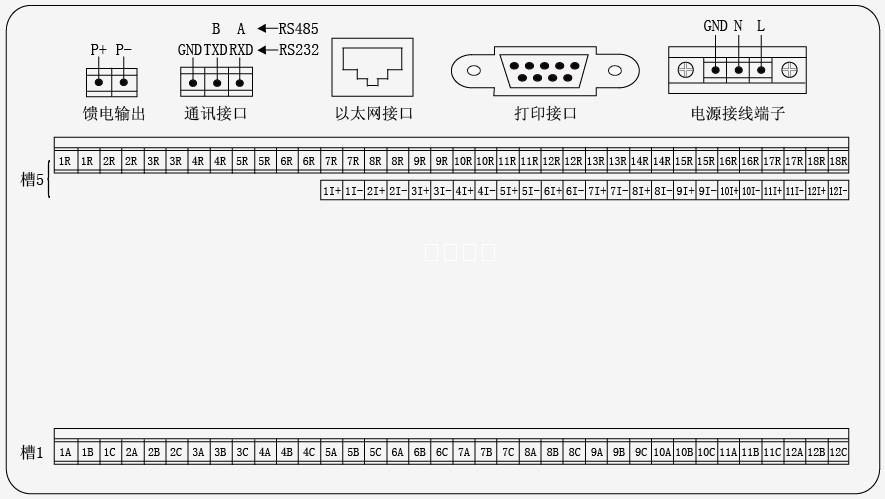

仪表尾部端子图
