雷达物位计的安装要求与选型

点击次数:更新时间:2019-05-31 09:05:51【打印】【关闭】

雷达物位计是通过天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被...

雷达物位计是通过天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。26G系列雷达物位计采用一种特殊的相关解决技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

雷达物位计在天线发射微波脉冲时，都有一定的发射角。从天线下缘到被测介质表面之间，由发射的微波波束所辐射的区域内，不得有障碍物。因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。必要时，须进行“虚假回波学习”。另外须注意微波波束不得与加料料流相交。安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪表的外壳采用压铸铝。防爆型仪表可安装在有防爆要求的场合，仪表必须接大地。当罐中有搅拌，必要时仪表尽量远离搅拌器。安装后要在搅拌状态下进行“虚假回波学习以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。

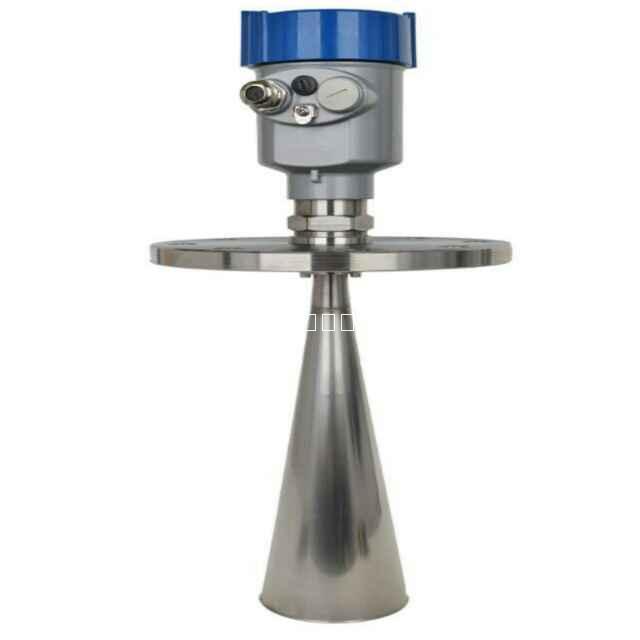

  1. GYRD806



选型表

P  标准型（非防爆）

I  本安型（ExiaⅡCT6）

C  本安型 +船用许可证（准备中）

G  本安型+隔爆型（Exdia ⅡC T6）

天线型式／材料

B  （T型）喇叭天线Ф48mm／不锈钢316L
C  （T型）喇叭天线Ф78mm／不锈钢316L
H  （T型）喇叭天线Ф98mm／不锈钢316L
I  （T型）喇叭天线Ф98mm（加长）／不锈钢316L

J  （T型）喇叭天线Ф123mm／不锈钢316L

K  （S型）喇叭天线Ф98mm／PP／带PTFE罩
L  （S型）喇叭天线Ф98mm（加长）／PP／PTFE 罩
M   (V型）喇叭天线Ф98mm／不锈钢316L / PTFE 罩
N  （V型）喇叭天线Ф98mm（加长）／不锈钢316L / PTFE 罩
P  （V型）喇叭天线Ф123mm／不锈钢316L / PTFE 罩
X   特殊定制

过程连接／材料

                      GP   （H）螺纹 G1½A／不锈钢316L
GA   （H）螺纹1½NPT／不锈钢316L
GB   （G）螺纹G1½A／PP
GC   （J）螺纹G1½A／不锈钢316L／温度（-60～250）℃

NY   （K）螺纹G1½A／不锈钢316L／温度（-60～400）℃、压强400MPa

GE   （I）螺纹Gl½A／不锈钢316L（带吹扫）
GX    特殊定制

法兰选配／材料

     材料

规格  代码

PP（L）

PTFE（L）

不锈钢（M）

DN50

FA

FB

FC

DN80

GA

GB

GC

DN100

HA

HB

HC

DN125

IA

IB

IC


                          F0  不选

                          FX  特殊定制
