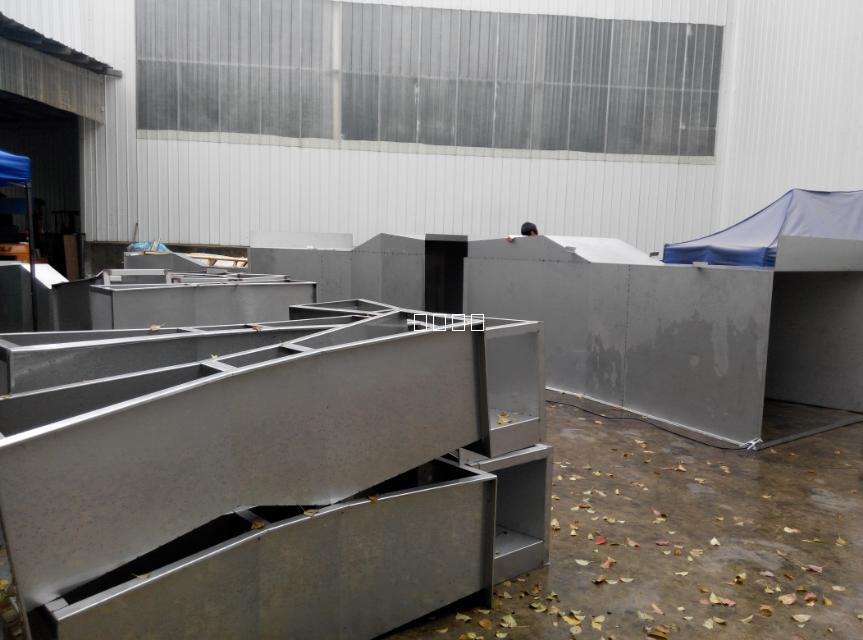

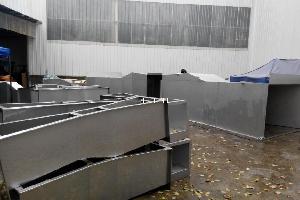

不锈钢巴歇尔槽

点击次数:更新时间:2018-11-12 20:11:41【打印】【关闭】

产品型号:
产品价格:

详细内容
批发说明
运费说明
交易方式
联系方式

巴歇尔槽、巴氏计量槽具有安装简单、通用性强、成本低、易维护、测量准确等优点,具有良好的市场前景。

销售热线：0517-86800968 、 18915188958 闵工

巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司GYMM-D系列与明渠流量计配套使用的常用规格的巴歇尔槽。

技术参数：

序号	流量范围（吨/小时）		适用渠道mm	水位范围（mm）		临界淹没度%
序号	Q（min）	Q（max）	>宽×高	h（min）	h（max）	临界淹没度%
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6

安装现场

安装步骤：
1、 明渠土建安装准备
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
C、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
D、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
E、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽

上一条:B=300、7号玻璃钢巴歇尔槽下一条:玻璃钢巴歇尔槽
