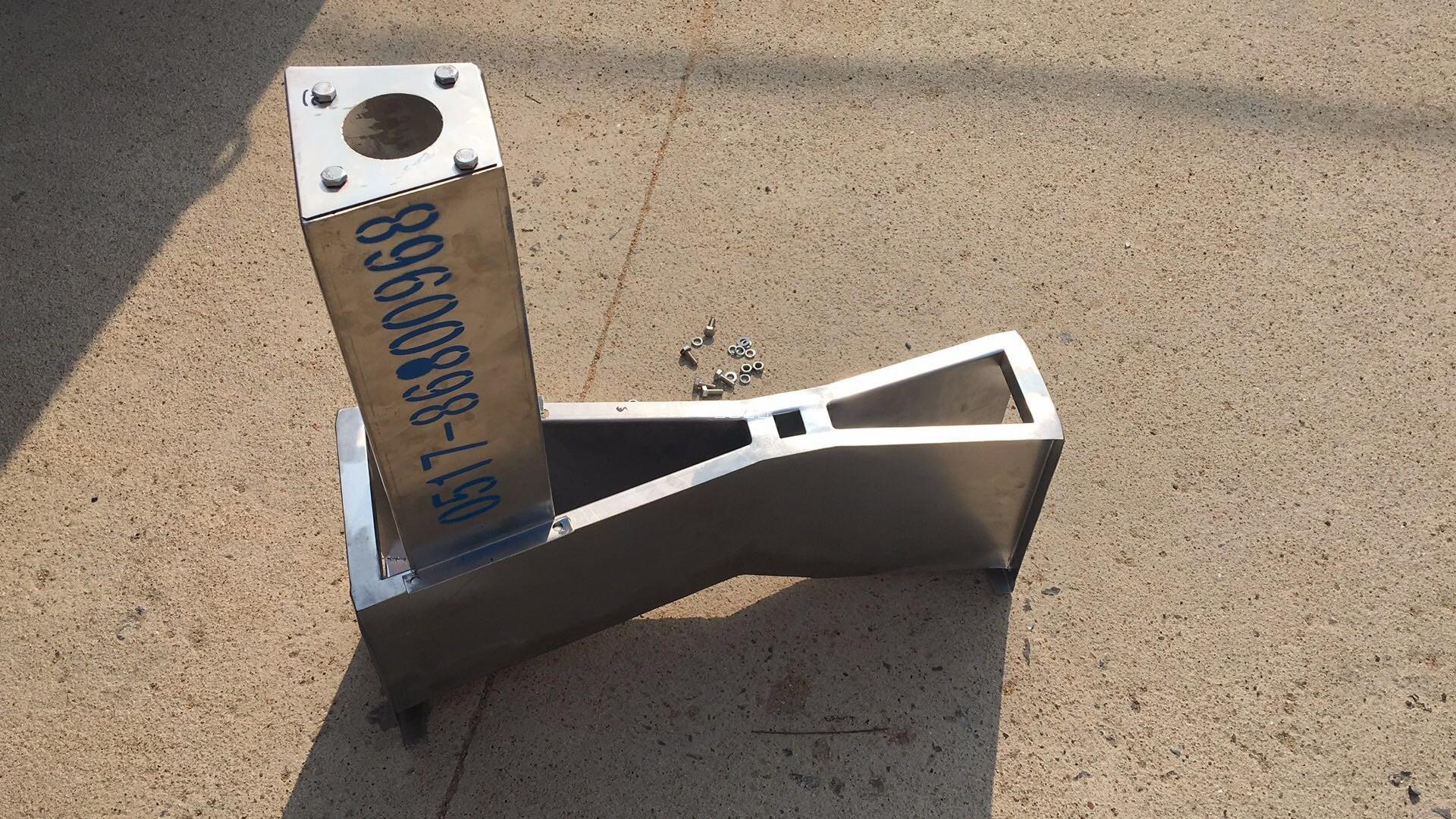

小型巴歇尔槽
点击次数:更新时间:2018-08-24 10:08:01【打印】【关闭】
小型巴歇尔槽主要用于工业园区生活污水与工业污水的集中排放与监测.巴歇尔槽也是明渠流量测量的辅助设备，水利实验，最完美水槽,金湖冠宇仪表有限公司
专业生产巴歇尔槽，明渠流量计，技术电话：18915188958，联系人：闵工。
巴歇尔槽名字是1929年美国土木学会命名的。本产品是通过文丘里管的演变并进行了多年的实验，开发出来专业用于不满管或渠道流量的测量.但巴歇尔槽仍是文丘里水槽中最普及的水槽。

巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反.巴歇尔槽通过内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。
巴歇尔槽常规安装尺寸：（单位：mm）
|
序号
|
喉道段
|
收缩段
|
扩散段
|
墙高
|
流量参数
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|
巴歇尔槽选型与外形尺寸:(单位:mm)
|
序号、型号
|
类型
|
B值（mm）
|
长*宽*高（mm）
|
最大流量（m3）/小时
|
|
1（GYB-25）
|
标准型
|
25
|
635*267*265
|
19.44
|
|
2（GYB-51）
|
标准型
|
51
|
773*314*305
|
47.52
|
|
3（GYB-76）
|
标准型
|
76
|
914*359*517
|
115.56
|
|
4（GYB-152）
|
标准型
|
152
|
1525*500*730
|
399.6
|
|
5（GYB-228）
|
标准型
|
228
|
1630*675*890
|
903.6
|
|
6（GYB-250）
|
标准型
|
250
|
2845*980*1060
|
900
|
|
7（GYB-300）
|
标准型
|
300
|
2870*940*1200
|
1440
|
|
8（GYB-450）
|
标准型
|
450
|
2945*1120*1200
|
2268
|
|
9（GYB-600）
|
标准型
|
600
|
3020*1300*1200
|
3060
|
|
10（GYB-750）
|
标准型
|
750
|
3095*1480*1200
|
3960
|
|
11（GYB-900）
|
标准型
|
900
|
3170*1660*1200
|
4500
|
|
12（GYB-1000）
|
标准型
|
1000
|
3200*1780*1250
|
5400
|
|
13（GYB-1200）
|
标准型
|
1200
|
3320*2020*1250
|
7200
|
|
14（GYB-1500）
|
标准型
|
1500
|
3470*2380*1250
|
9000
|
|
15（GYB-1800）
|
标准型
|
1800
|
3620*2740*1250
|
10800
|
|
16（GYB-2100）
|
标准型
|
2100
|
3770*3100*1250
|
12960
|
|
