7号巴歇尔槽属于小型槽,是测量小型渠道或不满管情况下的流量,主要用于:农田灌溉、污水出水口污水排放。最大流量可测到1440M3/H,我们在选择7号巴歇尔槽的时候一定要注意最大工况流量要小于是7号巴歇尔槽的最大通过流量.

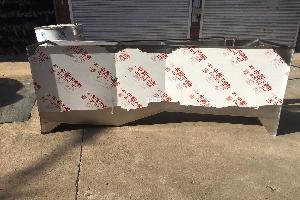

5号巴歇尔槽主要有不锈钢与玻璃钢两种材质,喉道B=300,其外形尺寸为:长*宽*高,2870*940*1200(单位:MM),我们在建设渠道时,渠宽一定大于1000(MM)渠长:10米左右.能够保证流体平稳顺畅的流过巴歇尔槽. 如需详细技术， 请联系：18915188958，闵工

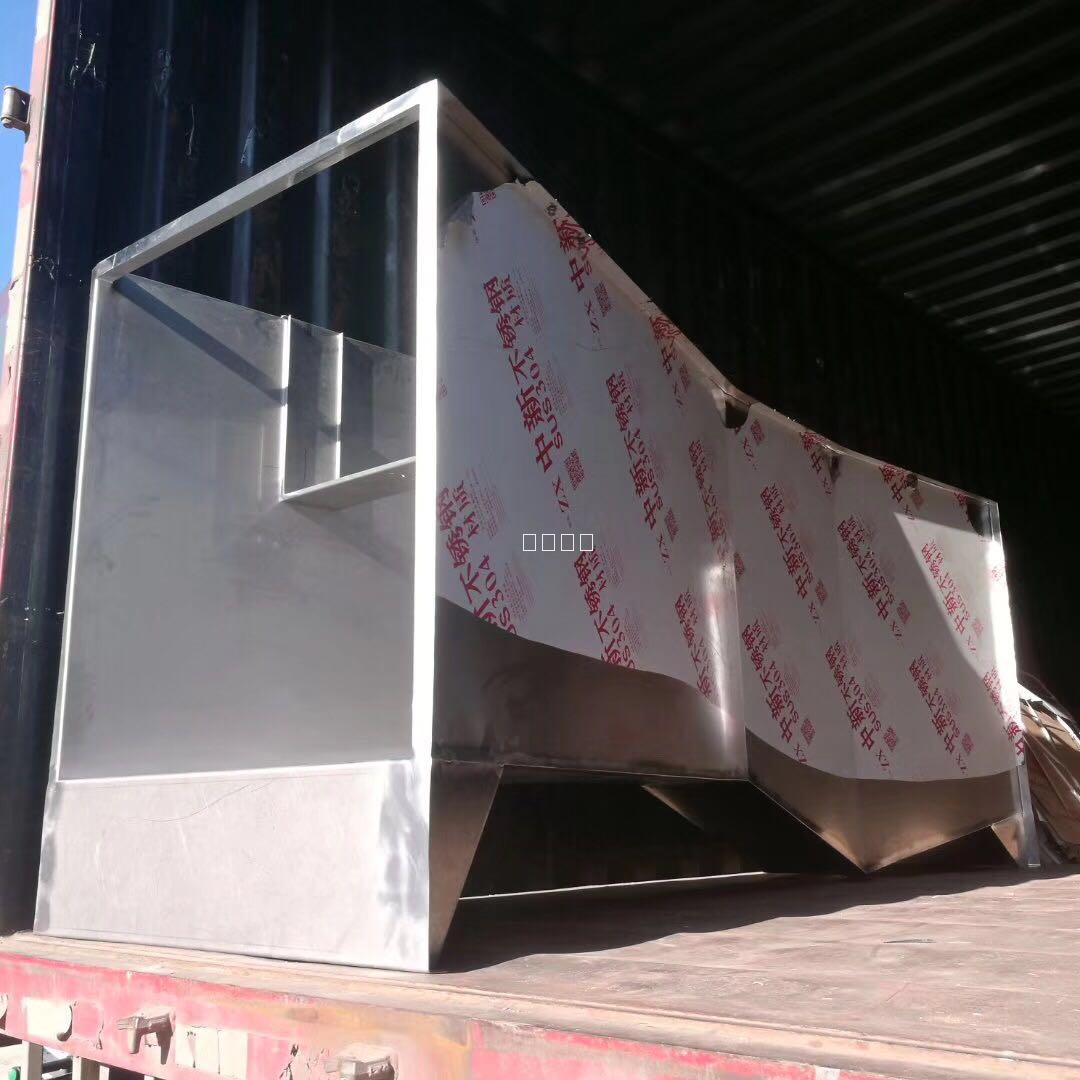

7号巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反.巴歇尔槽通过内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。
