带观测筒巴歇尔槽
点击次数:更新时间:2019-08-08 09:08:55【打印】【关闭】

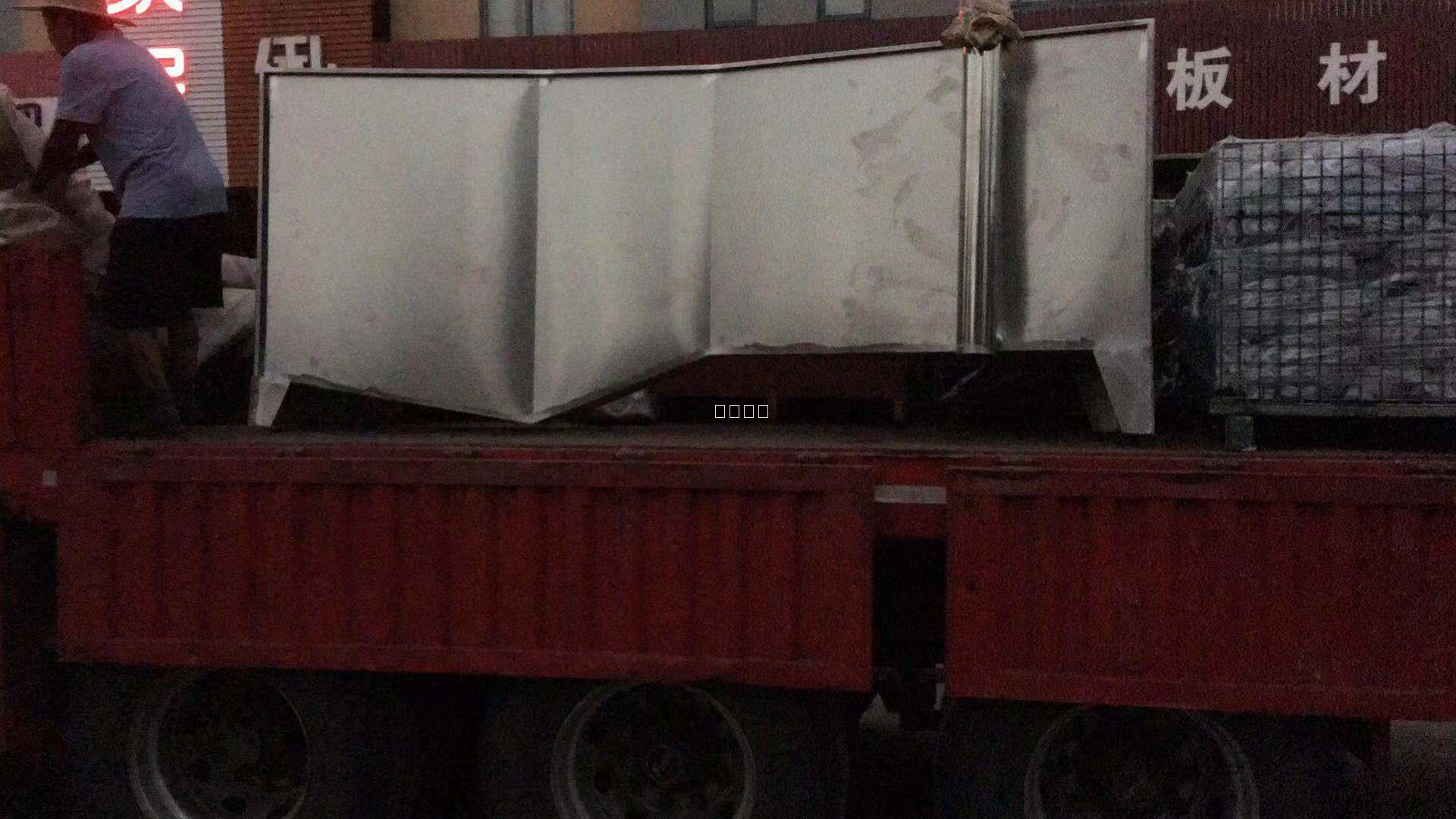

带观测筒巴歇尔槽主要用于多泡沫，多杂质的污水排放计量。是用于明渠流量测量的辅助设备。公司生产的带观测筒巴歇尔槽GYB系列与电容式液位计配套使用。
1、技术参数：
|
序号
|
流量范围（吨/小时）
|
适用渠道mm
|
水位范围（mm）
|
临界
淹没度%
|
|
Q（min）
|
Q（max）
|
>宽×高
|
h（min）
|
h（max）
|
|
1
|
0.3
|
19.4
|
>200×250
|
15
|
210
|
0.5
|
|
2
|
0.6
|
47.5
|
>250×300
|
15
|
240
|
0.5
|
|
3
|
2.8
|
115.6
|
>300×600
|
30
|
330
|
0.5
|
|
4
|
5.4
|
399.6
|
>450×800
|
30
|
450
|
0.6
|
|
5
|
9.0
|
903.6
|
>600×1000
|
30
|
600
|
0.6
|
|
6
|
12.6
|
1440.0
|
>1000×1200
|
30
|
750
|
0.6
|
2、常用规格尺寸：（单位：mm）
|
序号
|
喉道段
|
收缩段
|
扩散段
|
墙高
|
流量参数
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|
3、成品尺寸：
|
序号、型号
|
类型
|
B值（mm）
|
长*宽*高（mm）
|
最大流量（m3）/小时
|
|
1（GYB-25）
|
标准型
|
25
|
635*267*265
|
19.44
|
|
2（GYB-51）
|
标准型
|
51
|
773*314*305
|
47.52
|
|
3（GYB-76）
|
标准型
|
76
|
914*359*517
|
115.56
|
|
4（GYB-152）
|
标准型
|
152
|
1525*500*730
|
399.6
|
|
5（GYB-228）
|
标准型
|
228
|
1630*675*890
|
903.6
|
|
6（GYB-250）
|
标准型
|
250
|
2845*980*1060
|
900
|
|
7（GYB-300）
|
标准型
|
300
|
2870*940*1200
|
1440
|
|
8（GYB-450）
|
标准型
|
450
|
2945*1120*1200
|
2268
|
|
9（GYB-600）
|
标准型
|
600
|
3020*1300*1200
|
3060
|
|
10（GYB-750）
|
标准型
|
750
|
3095*1480*1200
|
3960
|
|
11（GYB-900）
|
标准型
|
900
|
3170*1660*1200
|
4500
|
|
12（GYB-1000）
|
标准型
|
1000
|
3200*1780*1250
|
5400
|
|
13（GYB-1200）
|
标准型
|
1200
|
3320*2020*1250
|
7200
|
|
14（GYB-1500）
|
标准型
|
1500
|
3470*2380*1250
|
9000
|
|
15（GYB-1800）
|
标准型
|
1800
|
3620*2740*1250
|
10800
|
|
16（GYB-2100）
|
标准型
|
2100
|
3770*3100*1250
|
12960
|
|
