一、概 述

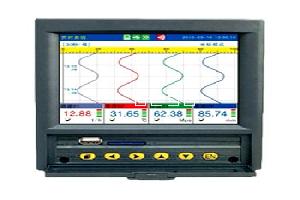

     GY-XJA-7000 16路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

二、特 点

    系  统

    采用最新大规模集成电路，国际名厂元器件精心设计；

    采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；

    5.6英寸320×234点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。屏幕亮度可以自由调节；

    全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；

    新型开关电源，85VAC～265VAC范围内正常工作；

    集成硬件实时时钟，掉电情况下时钟也能准确运行；

    提供变送器+24VDC隔离配电；

    全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作；

    大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

    8路继电器报警输出。

    信 号

     可输入各种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mA、WRe、F1、F2
     信号全量程精度±0.2％
     通道间完全隔离
     可提供隔离配电

     提供标准4-20mA输出

    软  件

     中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；

     工程量显示数值范围宽，可显示5位数值：一9999～19999；

     报警显示，同时指示各路通道的下下限、下限、上限、上上限报警，可以记录最近的1 5条报警信息；

     支持流量累积功能；

     4组温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

     支持真空度科学计数法显示；

     曲线走纸方式可设定横向或纵向；

     每4组曲线显示可以自由组合，自定义曲线颜色；

     内置GB2312二级汉字字库(6500汉字)；

     全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题；

     汉字位号、单位自定义组合输入。

     通  讯

     标准串行通讯接口：RS-485和RS-232C；

     支持标准M0dbus RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件，无需专用驱动；

     使用USB2．0接口转存和备份历史记录，支持256M、5 1 2M、1 G优盘；

     支持FATl6／FAT32文件系统类型，Windows可识别历史记录文件；

     外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。

 三、技术指标

● 显 示 器:5.6英寸320×234点阵TFT图形液晶显示屏,LED背光,宽视角

● 基本误差:±0.2%F·S

   全隔离万能输入:1～16通道信号输入,通道间全隔离,隔离电压＞400V

● 输入规格:

● 输出规格:

配 电: 4组24VDC输出，输出电流60mA/组

          8路可组态继电器触点输出，触点容量为3A、250VAC(阻性负载)默认为常开触点。

          最多4路模拟量输出(变送输出或PID输出)，4-20mADC，负载电阻<600Ω

● 补偿运算:

蒸 汽: 根据蒸汽密度表格查询蒸汽密度，补偿蒸汽的质量流量。

          压力范围0.1～22MPa

          温度范围0～600℃

水:   根据水密度表格查询水密度，补偿水的质量流量温度范围0～150℃
● 累积范围:0～9999999999

● 通讯、打印:

   通讯接口:RS232或RS485

   波 特 率:1200、2400、1800、9600、19200、38400、57600

   打印接口:RS232直接连接串行微型打印机

● 记录时间:

   记录间隔:1、2、5、10、15、30、60、120、240秒可选。

   记录长度:72小时/笔(记录间隔1秒)～720天/笔(记录间隔4分)

● 数据备份和转存:256M～1G优盘可选

● 热电偶冷端补偿误差:±1℃

● 断电保护: 内置FLASH存储器，保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。

● 电    源: 开关电源85VAC～265VAC、50Hz±5％，功耗<30W

● 环境温度: 0-50℃

● 环境湿度: 0-85%RH
