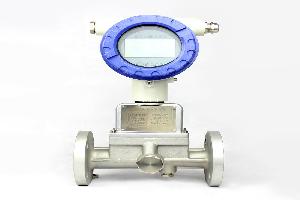

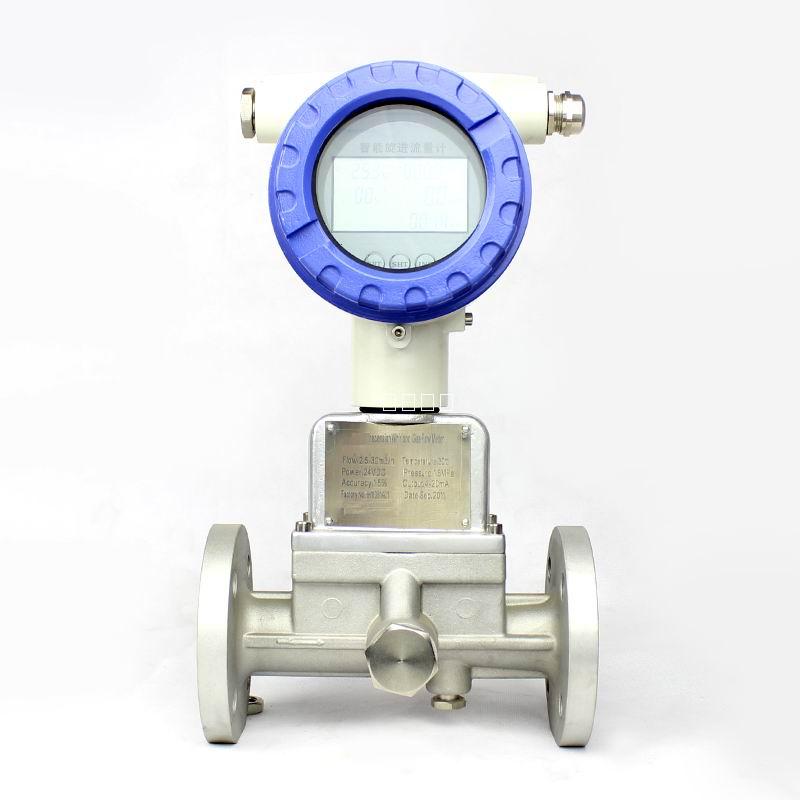

智能旋进旋涡气体流量计采用最新微处理技术，具有功能强、流量范围宽、操作维修简单，安装使

用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金、

煤炭等行业各种气体、液体计量。

二、产品特性

1、 内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观。

2、 就地显示温度、压力、瞬时流量和累积总量。

3、 采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的

干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4、 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久

性保存。

5、 整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。

6、 防盗功能可靠，具有密码保护，防止参数改动。

7、本系列产品执行国家JJG198-64《速度式流量计检定规程》和Q/320831AHH003-2004

《GYLUX系列智能旋进旋涡气体流量计》企业标准。

8、本系列产品经国家级仪品仪表防爆安全监督站（NEPSI）检定认可，符合国家标准

GB3836.1-2000、GB3836.2-2000有关规定。隔爆型防爆标志为ExdⅡBT4。

三、产品结构及工作原理

1、流量计结构（如图1所示）

2、工作原理（如图2所示）

（1）传感器工作原理

当流体通过螺旋进导流叶片组成的旋涡发生体后，流体被强迫绕旋涡发生体中心剧烈地旋转，形成旋

涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的

作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计

得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积

算仪进行运算和处理。

（2）流量积算仪工作原理

流量积算仪的原理框图如图3所示。CPU接收来自前置放在大器的脉冲信号和经A/D转换器得到的压力

、温度信号，经过运算最终得到温度、压力、瞬时流量和累积流量值，并存贮在EEPROM中。同时，

在LCD上显示上术数据。流量显示既可显示标况流量，也可显示工况流量，这由内部设定的参数决定。

当内部供电电池电压低于2.5V时，在LCD上会出现闪烁的电池符号，以提醒及时更换电池。仪表上有

三个功能健，键、键和键可对内部参数进行设定。积算仪与用户设备可通过以下三种方式进行数据传

输：脉冲放大输出、4~20mA输出和RS485通讯。


四、产品技术参数

流量计规格、基本参数和性能指标

1、 随着压力的增大，流量范围也随之扩大。

2、 使用条件：

环境温度：-30~+60℃

介质温度：-20~+80℃

相对湿度：5%~90%

大气压力：86kPa~106kPa

3、 电气性能指标

工作电源：外电源：+24VDC

内电源：3.6V锂电池

整机功耗：外电源，<1W

内电源，<0.3mW，锂电池可用二年以上。

输出方式：频率信号

4~20mA电流信号：对应流量0~Qmax，20mA对应流量可由用户自己设定。

RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。

4、 防爆标志：ExdⅡBT4

5、 防护等级：IP65
