饱和蒸汽流量计
点击次数:更新时间:2018-11-07 11:11:01【打印】【关闭】

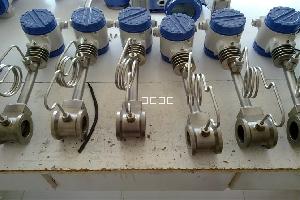

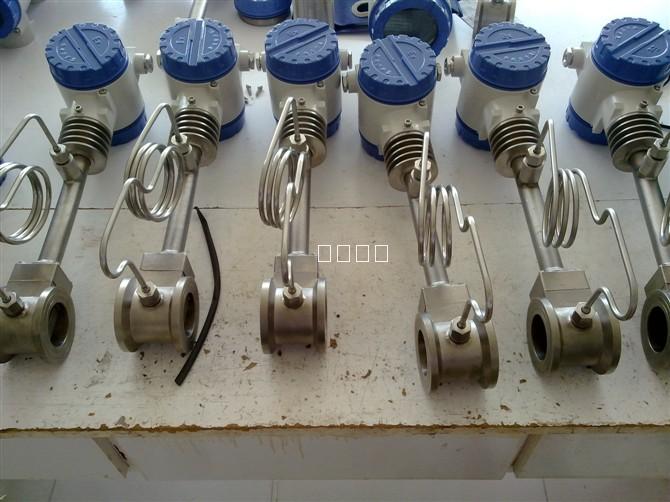

GY-LUG系列蒸汽流量计主要用于各种行业工业管道中气体、液体、蒸汽介质流体的流量测量。特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小，仪表参数能长期稳定。
二、测量原理：
GY-LUG系列蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d 式中:
f 涡街发生频率 （Hz）
V 旋涡发生体两侧的平均流速（m/s ）
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。

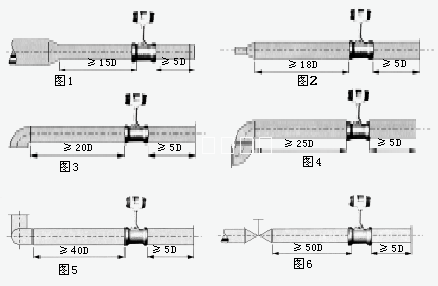

选型表：
|
代号
|
通径
|
流量范围㎡/h
|
|
GY-LUG-25
|
DN25
|
1~10（液体）
|
25~60（气体）
|
蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
|
|
GY-LUG-32
|
DN32
|
1.5~18（液体）
|
15~150（气体）
|
|
GY-LUG-40
|
DN40
|
2.2~27（液体）
|
22.6~150（气体）
|
|
GY-LUG-50
|
DN50
|
4~55（液体）
|
35~350（气体）
|
|
GY-LUG-80
|
DN80
|
9~135（液体）
|
90~900（气体）
|
|
GY-LUG100
|
DN100
|
14~200（液体）
|
140~1400（气体）
|
|
GY-LUG150
|
DN150
|
32~480（液体）
|
300~3000（气体）
|
|
GY-LUG200
|
DN200
|
56~800（液体）
|
550~5500（气体）
|
|
|
代号
|
功能1
|
|
N
|
无温压补偿
|
|
Y
|
有温压补偿
|
|
|
代号
|
输出型号
|
|
F1
|
4-20mA输出（二线制）
|
|
F2
|
4-20mA输出（三线制）
|
|
F3
|
RS485通讯接口
|
|
|
代号
|
被测介质
|
|
J1
|
液体
|
|
J2
|
气体
|
|
J3
|
蒸汽
|
|
|
代号
|
连接方式
|
|
L1
|
法兰卡装式
|
|
L2
|
法兰连接式
|
|
|
代号
|
功能2
|
|
E1
|
1.0级
|
|
E2
|
1.5级
|
|
T1
|
常温
|
|
T2
|
高温
|
|
T3
|
蒸汽
|
|
P1
|
1.6MPa
|
|
P2
|
2.5MPa
|
|
P3
|
4.0MPa
|
|
W1
|
内部3.6V供电
|
|
W2
|
DC24V供电
|
|
N1
|
不锈钢
|
|
N2
|
碳钢
|
|
