巴歇尔槽型号与安装要求

点击次数:更新时间:2018-09-13 10:09:08【打印】【关闭】

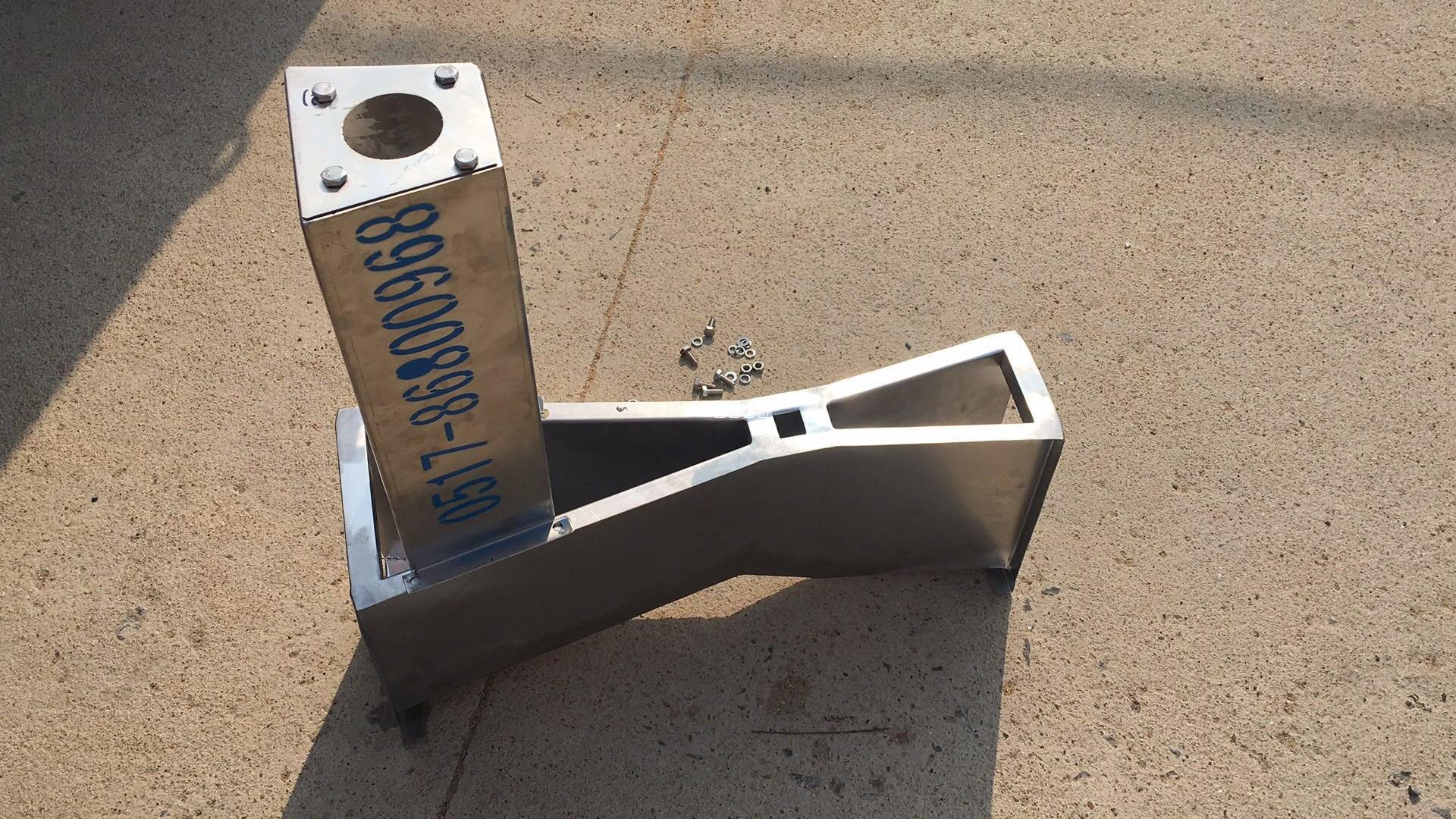

巴歇尔槽分为小型槽、标准槽与大型槽。其中小型槽是我们最为常用的产品。小型槽型号有GYB-25，GYB-51，GYB-76，GYB-152，GYB-228。当中的B值为喉道宽是标识尺寸。在选择巴歇尔槽首先根...

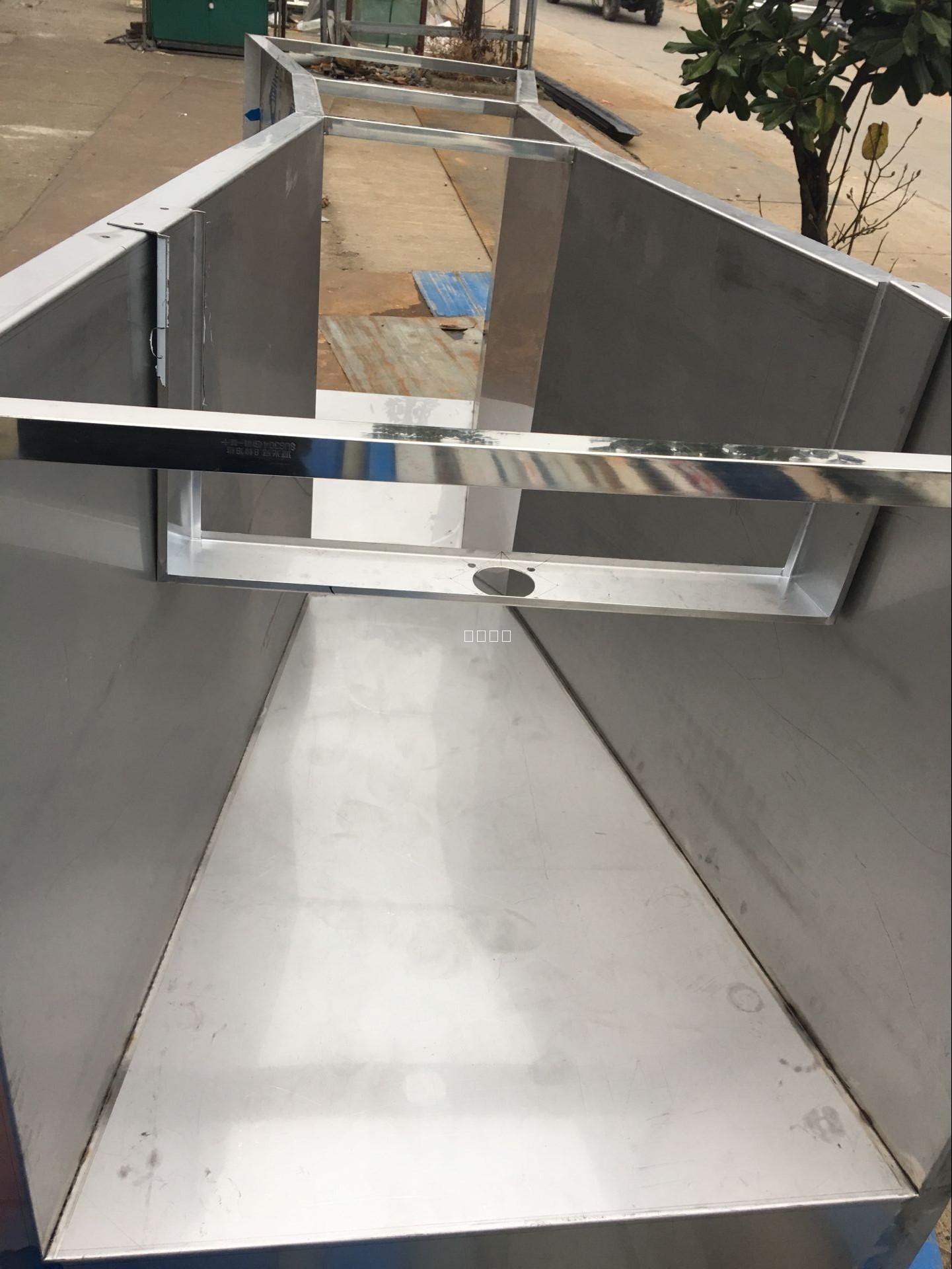

巴歇尔槽分为小型槽、标准槽与大型槽。其中小型槽是我们最为常用的产品。小型槽型号有GYB-25，GYB-51，GYB-76，GYB-152，GYB-228。当中的B值为喉道宽是标识尺寸。在选择巴歇尔槽首先根据应用需要的最大流量为多少，然后通过流量来确定巴歇尔槽的型号.如B=25的巴歇尔槽的最大流过流量为19.44M3/H. B=51的巴歇尔槽的最大流过流量为47.52M3/H. B=76的巴歇尔槽的最大流过流量为115.56M3/H. B=152的巴歇尔槽的最大流过流量为399.6M3/H.巴歇尔槽水位-流量公式"中查出合适的巴歇尔槽的喉道宽"b"。、巴歇尔槽构造尺寸"中查出对应喉道宽等于"b"的巴歇尔槽的其它尺寸。如"L"、"N"、"B1"、"L1"等等。加工成形，安装在渠道上。 巴歇尔槽水位-流量关系一般是形如:Q=C*han 的公式。根据喉道宽"b"，巴歇尔槽水位-流量公式"中找出对应的公式。逐点代如水位值，求出对应的流量。

1号巴歇尔槽:B=25

2号巴歇尔槽B=51

3号巴歇尔槽:B=76

4号巴歇尔槽B=152

5号巴歇尔槽:B=228

6号巴歇尔槽B=250

7号巴歇尔槽:B=300

8号巴歇尔槽B=450

9号巴歇尔槽:B=600

10号巴歇尔槽B=750

如需与技术联系:18915188958,闵工
