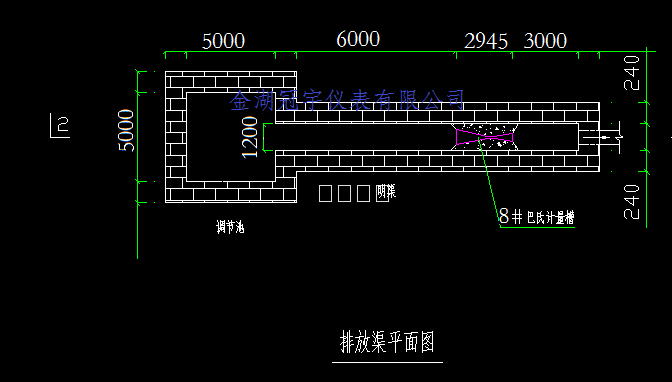

巴歇尔槽施工图纸

点击次数:更新时间:2018-10-22 10:10:04【打印】【关闭】

巴歇尔槽是用于明渠或不满管流量瞬时流量与累积流量的监测与记录.我们在选择B=51巴歇尔槽的时候一定要注意最大工况流量要小于47.52M3/H. B=51巴歇尔槽主要有不锈钢与玻璃钢两种材质...

巴歇尔槽是用于明渠或不满管流量瞬时流量与累积流量的监测与记录.我们在选择B=51巴歇尔槽的时候一定要注意最大工况流量要小于47.52M3/H. B=51巴歇尔槽主要有不锈钢与玻璃钢两种材质.其外形尺寸为:长*宽*高773*314*305单位:MM),我们在建设渠道时,渠宽一定大于350(MM)渠长:2米左右.能够保证流体平稳顺畅的流过巴歇尔槽.如需与技术联系:18915188958,闵工在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
C、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
D、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽
