1、主要特点

板卡模块化设计，组装配置更加方便。

采用2.4寸12864 点阵屏

采用隔离变送输出，干扰度更小

采用隔离RS485通讯

可进行PH/ORP的测量、温度测量、上下限控制、变送输出、RS485通讯

可组态温度手动、自动补偿功能

可设置高、低报警功能，及迟滞量

可设置蜂鸣器、灯光报警开关功能

增加万能密码功能

工业控制式看门狗，确保仪表不会死机

2、技术指标

可设置隔离变送4-20 mA输出，最大环路750Ω, 0.1%FS

测量范围：PH（0-14 pH）;ORP(-1000-+1000 mV或(-2000-+2000 mV))

精度：±0.02 pH；±1mV

分辨率：±0.01 pH；±1mV

稳定性：≤0.02 pH/24H; ≤3 mV/24H

输入阻抗: ≥10^12

温度测量范围:0-100°C，精度: ±0.5°C、NTC 10K

温度补偿:0-100°C 手动/自动

RS485功能，兼容标准MODBUS RTU通讯协议

供电电源:AC220V±10%,50Hz或DC 24V

报警继电器AC250V、3A

         3、电极安装

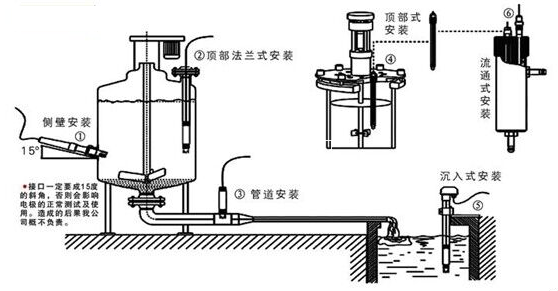

常见安装方式示意图

       4、仪表接线

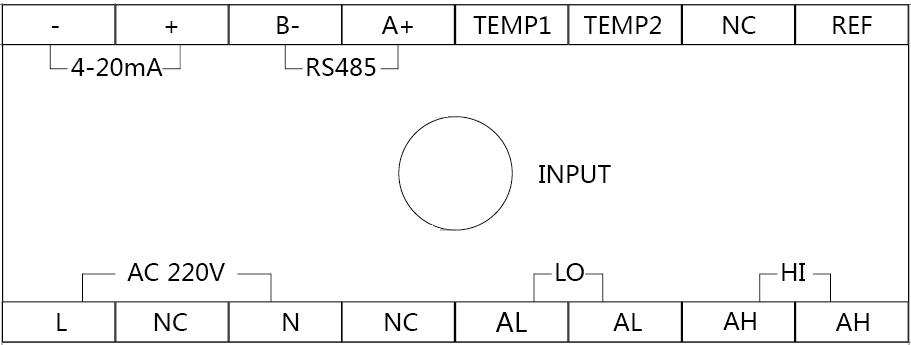

1. 接线图

1. 端口定义

INPUT：电极测量端

REF：电极参比端

NC：未定义

TEMP2：温度补偿端2

TEMP1：温度补偿端1

RS485(A+)：RS485通讯接口A+

RS485(B-)：RS485通讯接口B-

4-20mA(+)：4-20mA输出端+

4-20mA(-)：4-20mA输出端-

AC220V(L)或（DC24V）：AC220V火线或（DC24V负极特殊型号）

NC：未定义

AC220V(N)或（DC24V）：AC220V火线或（DC24V正极特殊型号）

NC：未定义

LO(AL):低报警

HI(AH):高报警
