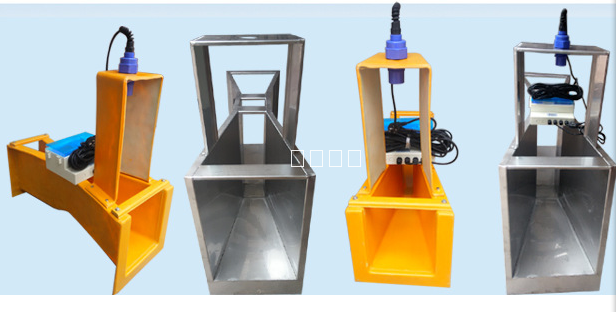

GY-1D与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

工作原理

    明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。

     量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。

     巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。

 仪表显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。

      仪表输出有，4～20mA电流模拟量；继电器的开关量（需订货选择）；RS485的数字信号；

技术指标

1. 流量量程：0.1升/秒～10米^３/秒(由配用量水堰槽的规格决定)

2. 流量不确定度：1-3%

3. 超声波最大测距：2米

4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)

5. 测距误差：＜0.4%  或±3毫米（在1米量程内）

6. 水位分辨力：1毫米

7. 仪器防护：探头为可防水式不可以浸水；仪器为防尘式

8. 交流或直流供电： 交流：220V　50HZ  2W；其他方式选购
