巴歇尔槽明渠流量计
点击次数:更新时间:2019-05-10 10:05:06【打印】【关闭】

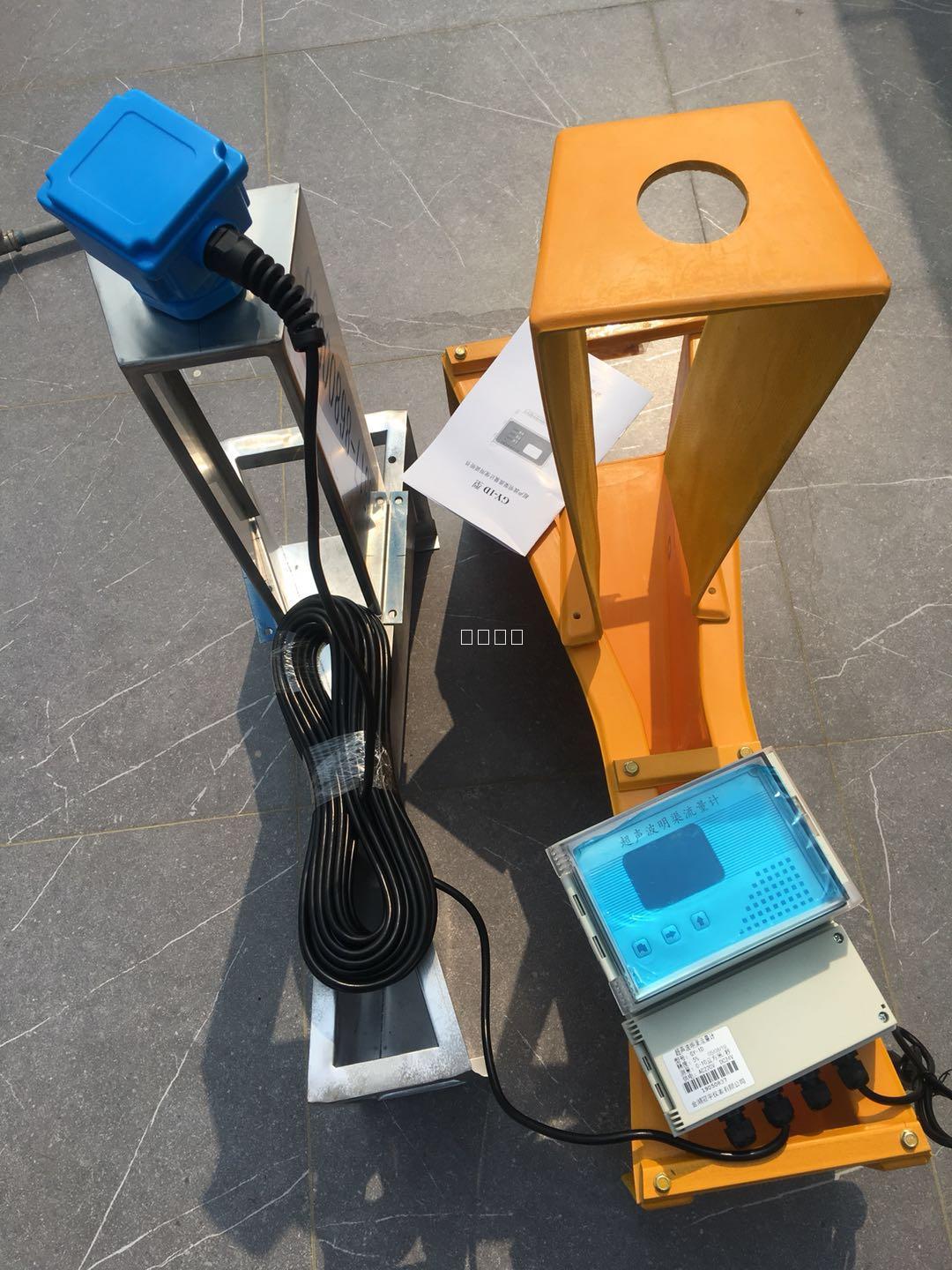

巴歇尔槽明渠流量计广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。随着水污染的话题不断被提起，在工业发达的现在社会，污水污染越来越严重，特别是地下水污染问题，以此来引起大家对水污染严重程度的关注，对水污染的关切程度达到了空前。金湖冠宇仪表有限公司针对渠道污水排放测量开发生产的巴歇尔槽配合公司的GY-1D明渠流量计深受广大环保意识强的客户亲睐。公司产品测量精度高，性能稳定，方便与环保部门联网。实现实时监测，历史查询。
技术咨询：18915188958 闵工
技术参数：
|
序号
|
流量范围（吨/小时）
|
适用渠道mm
|
水位范围（mm）
|
临界
淹没度%
|
|
Q（min）
|
Q（max）
|
>宽×高
|
h（min）
|
h（max）
|
|
1
|
0.3
|
19.4
|
>200×250
|
15
|
210
|
0.5
|
|
2
|
0.6
|
47.5
|
>250×300
|
15
|
240
|
0.5
|
|
3
|
2.8
|
115.6
|
>300×600
|
30
|
330
|
0.5
|
|
4
|
5.4
|
399.6
|
>450×800
|
30
|
450
|
0.6
|
|
5
|
9.0
|
903.6
|
>600×1000
|
30
|
600
|
0.6
|
|
6
|
12.6
|
1440.0
|
>1000×1200
|
30
|
750
|
0.6
|
2、常用规格尺寸：（单位：mm）
|
序号
|
喉道段
|
收缩段
|
扩散段
|
墙高
|
流量参数
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|
3、成品尺寸：
|
序号
|
类型
|
B值（mm）
|
长*宽*高（mm）
|
最大流量（m3）/小时
|
|
1
|
标准型
|
25
|
835*267*265
|
19.44
|
|
2
|
标准型
|
51
|
773*314*305
|
47.52
|
|
3
|
标准型
|
76
|
914*359*517
|
115.56
|
|
4
|
标准型
|
152
|
1525*500*730
|
399.6
|
|
5
|
标准型
|
228
|
1630*675*890
|
903.6
|
|
6
|
标准型
|
250
|
2845*980*1060
|
900
|
|
7
|
标准型
|
300
|
2870*940*1200
|
1440
|
|
8
|
标准型
|
450
|
2945*1120*1200
|
2268
|
|
9
|
标准型
|
600
|
3020*1300*1200
|
3060
|
|
10
|
标准型
|
750
|
3095*1480*1200
|
3960
|
|
11
|
标准型
|
900
|
3170*1660*1200
|
4500
|
|
12
|
标准型
|
1000
|
3200*1780*1250
|
5400
|
|
13
|
标准型
|
1200
|
3320*2020*1250
|
7200
|
|
14
|
标准型
|
1500
|
3470*2380*1250
|
9000
|
|
15
|
标准型
|
1800
|
3620*2740*1250
|
10800
|
污水处理站的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护环境的重要设施。污水处理站在设计安装巴歇尔槽要注意以下几点：
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
1、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
5、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
|
