B=228型巴氏计量槽
点击次数:更新时间:2019-09-04 08:09:11【打印】【关闭】
B=228、5号不锈钢巴氏计量槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。巴氏计量槽具有安装简单、通用性强、成本低、易维护、测量准确等优点,具有良好的市场前景。
标准型1号巴氏计量槽喉道=228MM、尺寸：长*宽*高1630*675*890（MM）最大流量903.6吨每小时。
标准巴氏计量槽的尺寸与对应流量:
|
序号
|
类型
|
B值（mm）
|
长*宽*高（mm）
|
最大流量（m3）/小时
|
|
1
|
标准型
|
25
|
635*267*265
|
19.44
|
|
2
|
标准型
|
51
|
773*314*305
|
47.52
|
|
3
|
标准型
|
76
|
914*359*517
|
115.56
|
|
4
|
标准型
|
152
|
1525*500*730
|
399.6
|
|
5
|
标准型
|
228
|
1630*675*890
|
903.6
|
|
6
|
标准型
|
250
|
2845*980*1060
|
900
|
|
7
|
标准型
|
300
|
2870*940*1200
|
1440
|
|
8
|
标准型
|
450
|
2945*1120*1200
|
2268
|
|
9
|
标准型
|
600
|
3020*1300*1200
|
3060
|
|
10
|
标准型
|
750
|
3095*1480*1200
|
3960
|
|
11
|
标准型
|
900
|
3170*1660*1200
|
4500
|
|
12
|
标准型
|
1000
|
3200*1780*1250
|
5400
|
|
13
|
标准型
|
1200
|
3320*2020*1250
|
7200
|
|
14
|
标准型
|
1500
|
3470*2380*1250
|
9000
|
|
15
|
标准型
|
1800
|
3620*2740*1250
|
10800
|
巴氏计量槽土建安装准备
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴氏计量槽明渠流量计的关键。
1、巴氏计量槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2、巴氏计量槽的中心线要与渠道的中心线重合,使水流进入巴氏计量槽不出现偏流。
3、巴氏计量槽通水后，水的流态要自由流。巴氏计量槽的淹没度要小于规定的临界淹没度。
4、巴氏计量槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴氏计量槽。即没有左右偏流，也没有渠道坡降形成的冲力。
5、巴氏计量槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴氏计量槽的计量部位。巴氏计量槽的计量部位是槽内喉道段。

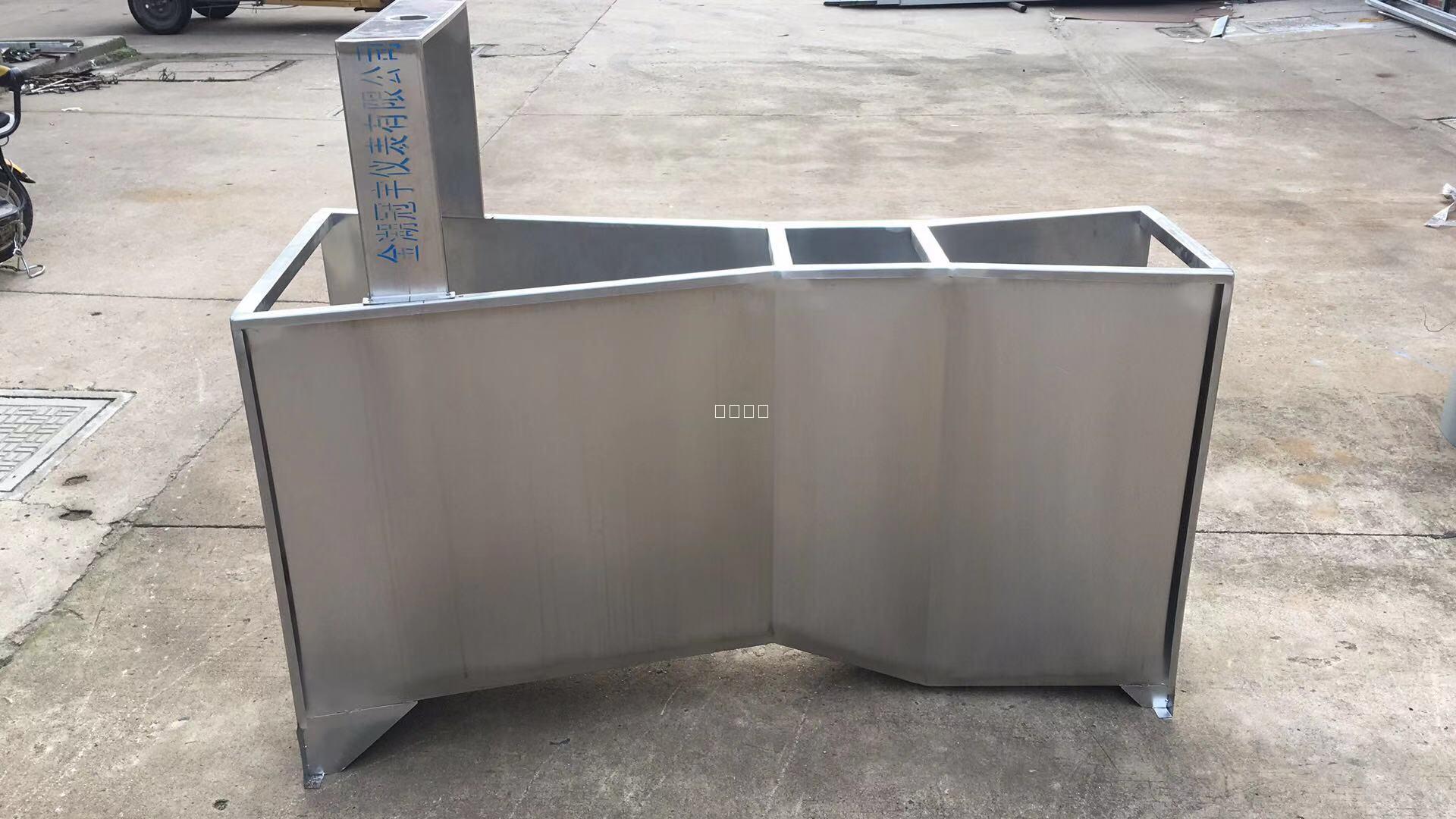

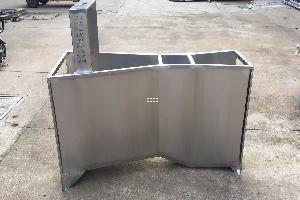

304不锈钢B=228/5号巴氏计量槽
|
