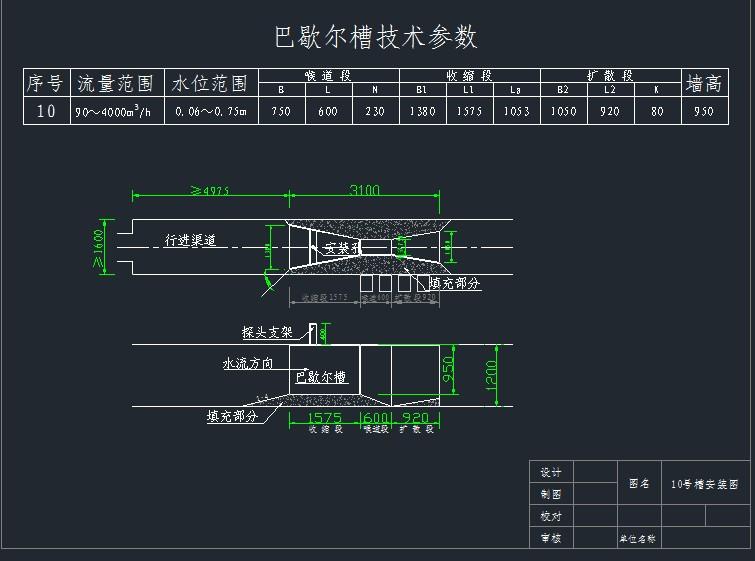

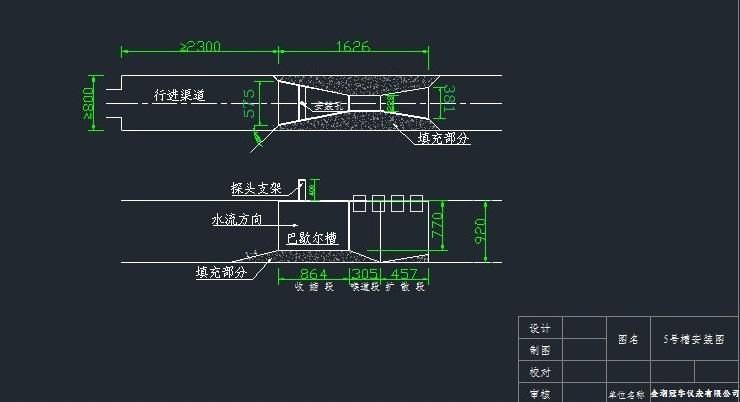

巴歇尔槽技术参数与施工图纸
点击次数:更新时间:2019-09-16 09:09:11【打印】【关闭】
巴歇尔槽是目前渠道污水测量的最好设备。其精度高，安装方便等优点。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
技术参数：
|
序号
|
流量范围（吨/小时）
|
适用渠道mm
|
水位范围（mm）
|
临界
淹没度%
|
|
Q（min）
|
Q（max）
|
>宽×高
|
h（min）
|
h（max）
|
|
1
|
0.3
|
19.4
|
>200×250
|
15
|
210
|
0.5
|
|
2
|
0.6
|
47.5
|
>250×300
|
15
|
240
|
0.5
|
|
3
|
2.8
|
115.6
|
>300×600
|
30
|
330
|
0.5
|
|
4
|
5.4
|
399.6
|
>450×800
|
30
|
450
|
0.6
|
|
5
|
9.0
|
903.6
|
>600×1000
|
30
|
600
|
0.6
|
|
6
|
12.6
|
1440.0
|
>1000×1200
|
30
|
750
|
0.6
|
2、常用规格尺寸：（单位：mm）
|
序号
|
喉道段
|
收缩段
|
扩散段
|
墙高
|
流量参数
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|

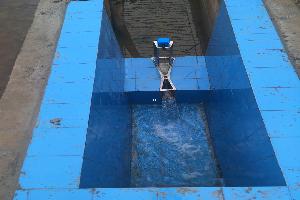

污水处理站的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护环境的重要设施。污水处理站在设计安装巴歇尔槽要注意以下几点：
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
1、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
5、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
|
